引言

在软件开发领域，过程管理是确保产品质量、控制进度和降低成本的关键。能力成熟度模型集成（CMMI）作为国际公认的过程改进框架，其2级（已管理级）聚焦于项目层面的基本管理实践。对于希望建立规范化开发流程的软件组织，基于CMMI2级构建软件产品开发设计过程流程图，是迈向成熟工程能力的第一步。本文将系统梳理这一流程的核心环节、输入输出及角色职责，并给出完整的流程图描述。

一、CMMI2级概述

CMMI2级包含六个过程域：需求管理（REQM）、项目规划（PP）、项目监控（PMC）、供方协议管理（SAM）、度量与分析（MA）、过程与产品质量保证（PPQA）以及配置管理（CM）。这些过程域共同构成项目管理的基线。软件产品开发设计过程正是在此基础上展开，确保每个项目都在受控环境中执行。

二、开发设计过程流程图核心阶段

整个流程可分为五个主要阶段，每个阶段均体现CMMI2级的管理要求。

1. 需求分析与确认

• 输入：客户需求说明书、市场调研报告、合同协议。
• 活动：
• 收集并分析利益相关者需求；

• 编写软件需求规格说明书（SRS）；

• 建立需求跟踪矩阵（RTM）；

• 与客户确认需求并获得签字。

• 输出：经确认的SRS、RTM、需求变更记录（如有）。
• 对应CMMI2过程域：REQM。

2. 项目规划

• 输入：SRS、组织过程资产、历史项目数据。
• 活动：
• 估算工作量、成本和进度（如采用WBS、三点估算）；

• 制定项目计划，包括资源计划、培训计划、风险计划；

• 识别并记录风险；

• 获取计划承诺。

• 输出：项目计划、WBS、进度表、风险清单。
• 对应CMMI2过程域：PP。

3. 软件设计

• 输入：SRS、项目计划、设计标准。
• 活动：
• 进行概要设计，划分模块和接口；

• 进行详细设计，描述算法和数据结构；

• 编写设计说明书；

• 组织设计评审（同行评审或正式评审）；

• 将设计文档纳入配置管理。

• 输出：概要设计说明书、详细设计说明书、评审记录。
• 关联过程域：PPQA（保证评审过程符合规范）、CM（管理设计文档版本）。

4. 编码与单元测试

• 输入：详细设计说明书、编码规范、测试计划。
• 活动：
• 按模块编写代码；

• 执行代码走查或静态分析；

• 进行单元测试并记录结果；

• 修复缺陷并回归测试。

• 输出：源代码、单元测试报告、缺陷跟踪记录。
• 关联过程域：PMC（监控编码进度）、PPQA（审计代码规范符合性）。

5. 集成与系统测试

• 输入：单元测试通过的模块、集成测试计划、系统测试用例。
• 活动：
• 按集成策略组装模块；

• 执行集成测试；

• 执行系统测试（功能、性能、安全等）；

• 记录并跟踪缺陷直至关闭；

• 进行测试。

• 输出：集成测试报告、系统测试报告、缺陷库、测试。
• 关联过程域：PMC、PPQA、MA（收集测试度量数据）。

三、全流程支持性活动

CMMI2级强调全流程的受控与可视，以下活动贯穿所有阶段：

• 项目监控与控制（PMC）：定期对比实际进展与计划，采取纠正措施；里程碑评审。
• 度量与分析（MA）：定义并收集规模、工作量、进度、缺陷等度量项，分析趋势。
• 过程与产品质量保证（PPQA）：客观评价过程与工作产品是否符合标准，记录并跟踪不符合项。
• 配置管理（CM）：标识配置项，控制变更，建立基线，进行配置审计。
• 需求管理（REQM）：管理需求变更，确保需求与计划、工作产品一致。
• 供方协议管理（SAM）：如有外包，选择并管理供方，验收供方产品。

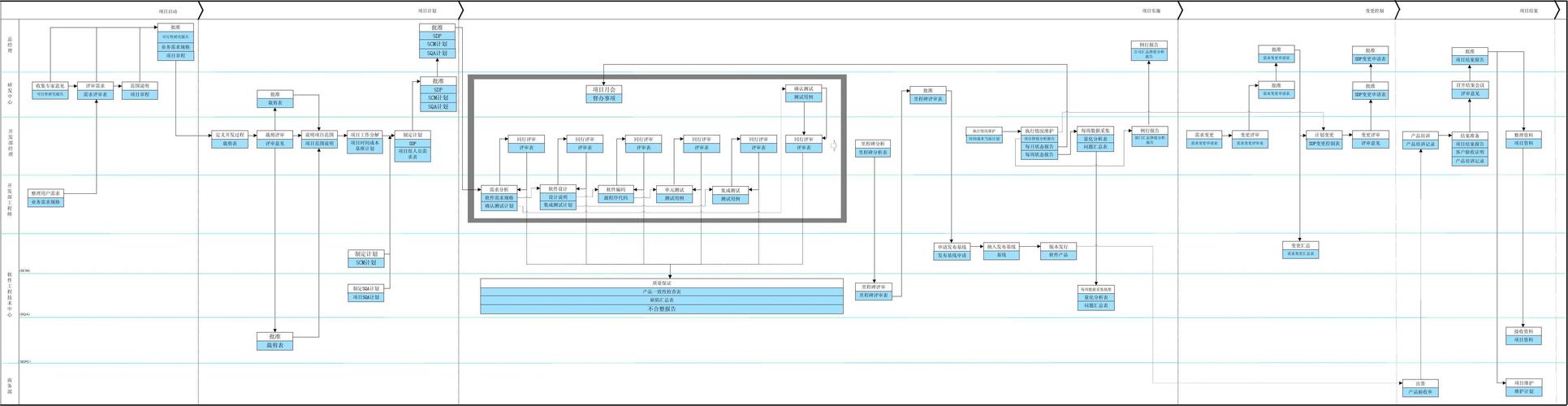

四、流程图逻辑与输出

综上，基于CMMI2级的软件产品开发设计过程流程可描述为：以需求为起点，经规划、设计、编码、集成测试、系统测试，直至产品交付。每个阶段都铺设管理线：计划指导执行，监控确保偏差被纠正，度量提供决策依据。流程并非单向，需求变更可能导致重新规划和设计，缺陷可能触发返工。

五、

基于CMMI2级构建软件产品开发设计流程图，能帮助团队建立纪律，提升可预测性。但需注意，流程应裁剪适配组织规模与项目特点，避免过度 bureaucratization。借助工具（如Jira、Git、Confluence）可有效落地这些过程，最终实现质量、成本与进度的平衡。
